Balkdrager GBS LL
Balkdrager GBS LL

Balkdrager trapgat

Balkdrager met lange lip, voor het verbinden van dwarsbalken aan een hoofdbalk (moerbalk). De balkdrager rust met de lip op de hoofdbalk en wordt via de gaten in de rug bevestigd. Hierna wordt een dwarsbalk ingelegd die via de gaten in de zijkant van de balkdrager kan worden gefixeerd.

Houtmaat breedte
Houtmaat hoogte
Materiaal
RVS 304
Staal
Oppervlaktebehandeling
EPZ-3
SV-2

Details & afmetingen

Artikel

Artikelnummer094341
EAN-code8714318076962

Verpakking

EAN-code8714318076979
Verpakking10 per bos
Lengte320 mm
Breedte220 mm
Hoogte160 mm

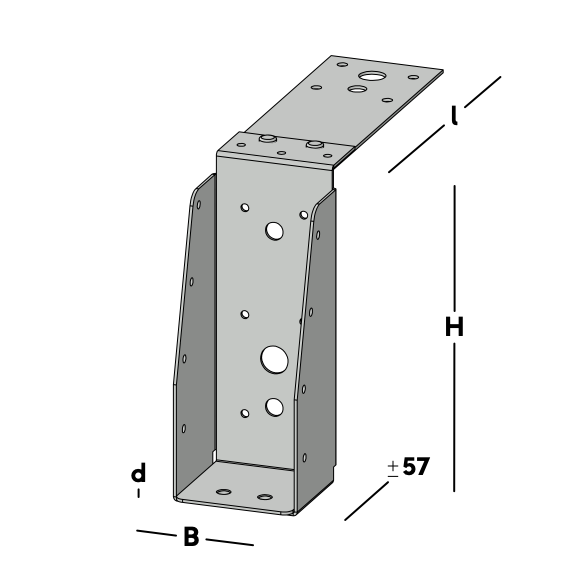

Afmetingen

Balkdrager trapgat

Dikte (d)1,5 mm
Gatenpatroon17/4-2/9-1/14-4/5-1/13
Lip maat150 mm
Houtmaat breedte59 mm
Houtmaat hoogte156 mm
TypeGBS-LL
MateriaalStaal
StaalkwaliteitDX51
OppervlaktebehandelingSV-2

Downloads

Tekeningen en modellen in 2D en 3D

Verwerking & toebehoren

Onderstaande producten kunt u gebruiken om het product op de juiste manier te plaatsen of bevestigen.
