Balkdrager GBS-LL

Balkdrager met lange lip, voor het verbinden van dwarsbalken aan een hoofdbalk (moerbalk). De balkdrager rust met de lip op de hoofdbalk en wordt via de gaten in de rug bevestigd. Hierna wordt een dwarsbalk ingelegd die via de gaten in de zijkant van de balkdrager kan worden gefixeerd.

Houtmaat breedte

Houtmaat hoogte

Materiaal

RVS 304

Staal

Oppervlaktebehandeling

EPZ-3

SV-2

Details & afmetingen

Artikel

Artikelnummer093772

EAN-code8714318132613

Verpakking

EAN-code8714318132521

Verpakking10 per bos

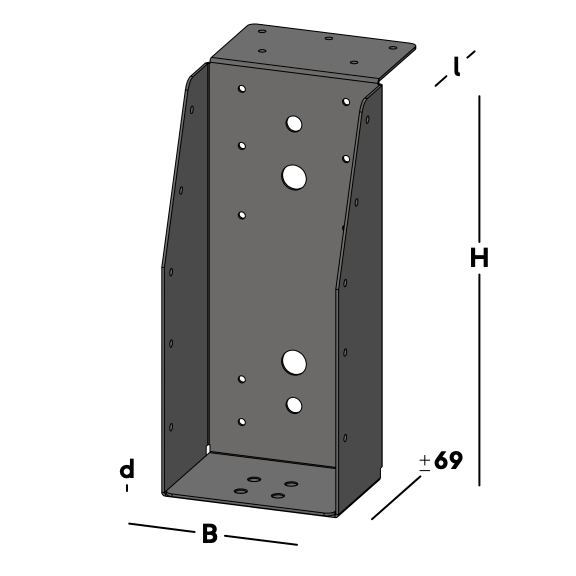

Afmetingen

Balkdrager GBS-LL

Dikte1,5 mm

Gatenpatroon25/4-2/9-2/14

Lip maat55 mm

Houtmaat breedte96 mm

Houtmaat hoogte221 mm

TypeGBS-LL

MateriaalStaal

StaalkwaliteitDX51

Oppervlaktebehandeling EPZ-3

Downloads

Tekeningen en modellen in 2D en 3D

Naam	Artikelnummer	Verpakking	Dikte	Gatenpatroon	Lip maat	Houtmaat breedte	Houtmaat hoogte	Type	Materiaal	Staalkwaliteit	Oppervlaktebehandeling
Balkdrager GBS-LL	09311	10 per bos	1,5 mm	14/4-3/9-1/14	55 mm	46 mm	96 mm	GBS-LL	Staal	DX51
Balkdrager GBS-LL	093112	10 per bos	1,5 mm	14/4-3/9-1/14	55 mm	46 mm	96 mm	GBS-LL	Staal	DX51
Balkdrager GBS-LL	09312	10 per bos	1,5 mm	16/4-3/9-1/14	55 mm	46 mm	121 mm	GBS-LL	Staal	DX51
Balkdrager GBS-LL	09313	10 per bos	1,5 mm	20/4-3/9-1/14	55 mm	46 mm	146 mm	GBS-LL	Staal	DX51
Balkdrager GBS LL	093131	10 per bos	1,5 mm	20/4-3/9-1/14	55 mm	46 mm	146 mm	GBS-LL	RVS 304	DX51	-
Balkdrager GBS LL	093132	10 per bos	1,5 mm	20/4-3/9-1/14	55 mm	46 mm	146 mm	GBS-LL	Staal	DX51
Balkdrager GBS-LL	09315	10 per bos	1,5 mm	20/4-3/9-1/14	55 mm	46 mm	171 mm	GBS-LL	Staal	DX51
Balkdrager GBS-LL	09316	10 per bos	1,5 mm	20/4-3/9-1/14	55 mm	46 mm	196 mm	GBS-LL	Staal	DX51
Balkdrager GBS-LL	09321	10 per bos	1,5 mm	14/4-3/9-1/14	55 mm	50 mm	100 mm	GBS-LL	Staal	DX51
Balkdrager GBS LL	093212	10 per bos	1,5 mm	14/4-3/9-1/14	55 mm	50 mm	100 mm	GBS-LL	Staal	DX51
Balkdrager GBS-LL	09322	10 per bos	1,5 mm	16/4-3/9-1/14	55 mm	50 mm	125 mm	GBS-LL	Staal	DX51
Balkdrager GBS-LL	09323	10 per bos	1,5 mm	20/4-3/9-1/14	55 mm	50 mm	150 mm	GBS-LL	Staal	DX51
Balkdrager GBS LL	093232	10 per bos	1,5 mm	20/4-3/9-1/14	55 mm	50 mm	150 mm	GBS-LL	Staal	DX51
Balkdrager GBS-LL	09325	10 per bos	1,5 mm	20/4-3/9-1/14	55 mm	50 mm	175 mm	GBS-LL	Staal	DX51
Balkdrager GBS-LL	09326	10 per bos	1,5 mm	20/4-3/9-1/14	55 mm	50 mm	200 mm	GBS-LL	Staal	DX51
Balkdrager GBS-LL	09332	10 per bos	1,5 mm	18/4-3/9-1/14	55 mm	59 mm	121 mm	GBS-LL	Staal	DX51
Balkdrager GBS-LL	09333	10 per bos	1,5 mm	20/4-3/9-1/14	55 mm	59 mm	146 mm	GBS-LL	Staal	DX51
Balkdrager GBS-LL	09342	10 per bos	1,5 mm	18/4-3/9-1/14	55 mm	63 mm	125 mm	GBS-LL	Staal	DX51
Balkdrager GBS-LL	09343	10 per bos	1,5 mm	20/4-3/9-1/14	55 mm	63 mm	150 mm	GBS-LL	Staal	DX51
Balkdrager GBS-LL	09344	10 per bos	1,5 mm	20/4-3/9-1/14	55 mm	63 mm	160 mm	GBS-LL	Staal	DX51
Balkdrager GBS-LL	09345	10 per bos	1,5 mm	20/4-3/9-1/14	55 mm	63 mm	175 mm	GBS-LL	Staal	DX51
Balkdrager GBS-LL	09346	10 per bos	1,5 mm	22/4-3/9-1/14	55 mm	63 mm	200 mm	GBS-LL	Staal	DX51
Balkdrager GBS-LL	09347	10 per bos	1,5 mm	22/4-3/9-1/14	55 mm	63 mm	225 mm	GBS-LL	Staal	DX51
Balkdrager GBS-LL	09352	10 per bos	1,5 mm	19/4-3/9-1/14	55 mm	71 mm	121 mm	GBS-LL	Staal	DX51
Balkdrager GBS-LL	09353	10 per bos	1,5 mm	19/4-3/9-1/14	55 mm	71 mm	146 mm	GBS-LL	Staal	DX51
Balkdrager GBS-LL	09355	10 per bos	1,5 mm	23/4-3/9-2/14	55 mm	71 mm	171 mm	GBS-LL	Staal	DX51
Balkdrager GBS LL	093551	10 per bos	1,5 mm	23/4-3/9-2/14	55 mm	71 mm	171 mm	GBS-LL	RVS 304	DX51	-
Balkdrager GBS LL	093552	10 per bos	1,5 mm	23/4-3/9-2/14	55 mm	71 mm	17 mm	GBS-LL	Staal	DX51
Balkdrager GBS-LL	09356	10 per bos	1,5 mm	23/4-3/9-2/14	55 mm	71 mm	196 mm	GBS-LL	Staal	DX51
Balkdrager GBS LL	093561	10 per bos	1,5 mm	23/4-3/9-2/14	55 mm	71 mm	196 mm	GBS-LL	RVS 304	DX51	-
Balkdrager GBS LL	093562	10 per bos	1,5 mm	23/4-3/9-2/14	55 mm	71 mm	196 mm	GBS-LL	Staal	DX51
Balkdrager GBS-LL	09357	10 per bos	1,5 mm	27/4-4/9-2/14	55 mm	71 mm	221 mm	GBS-LL	Staal	DX51
Balkdrager GBS-LL	09358	10 per bos	1,5 mm	27/4-4/9-2/14	55 mm	71 mm	246 mm	GBS-LL	Staal	DX51
Balkdrager GBS-LL	09359	10 per bos	1,5 mm	27/4-4/9-2/14	55 mm	71 mm	271 mm	GBS-LL	Staal	DX51
Balkdrager GBS-LL	09362	10 per bos	1,5 mm	19/4-3/9-1/14	55 mm	75 mm	125 mm	GBS-LL	Staal	DX51
Balkdrager GBS-LL	09363	10 per bos	1,5 mm	19/4-3/9-1/14	55 mm	75 mm	150 mm	GBS-LL	Staal	DX51
Balkdrager GBS-LL	09365	10 per bos	1,5 mm	23/4-3/9-2/14	55 mm	75 mm	175 mm	GBS-LL	Staal	DX51
Balkdrager GBS-LL	093652	10 per bos	1,5 mm	23/4-3/9-2/14	55 mm	75 mm	175 mm	GBS-LL	Staal	DX51
Balkdrager GBS-LL	09366	10 per bos	1,5 mm	23/4-3/9-2/14	55 mm	75 mm	200 mm	GBS-LL	Staal	DX51
Balkdrager GBS-LL	09367	10 per bos	1,5 mm	27/4-4/9-2/14	55 mm	75 mm	225 mm	GBS-LL	Staal	DX51
Balkdrager GBS-LL	093672	10 per bos	1,5 mm	27/4-4/9-2/14	55 mm	75 mm	225 mm	GBS-LL	Staal	DX51
Balkdrager GBS-LL	09368	10 per bos	1,5 mm	27/4-4/9-2/14	55 mm	75 mm	250 mm	GBS-LL	Staal	DX51
Balkdrager GBS-LL	09369	10 per bos	1,5 mm	27/4-4/9-2/14	55 mm	75 mm	275 mm	GBS-LL	Staal	DX51
Balkdrager GBS-LL	09376	10 per bos	1,5 mm	23/4-2/9-2/14	55 mm	96 mm	196 mm	GBS-LL	Staal	DX51
Balkdrager GBS-LL	09377	10 per bos	1,5 mm	25/4-2/9-2/14	55 mm	96 mm	221 mm	GBS-LL	Staal	DX51
Balkdrager GBS-LL	09378	10 per bos	1,5 mm	25/4-2/9-2/14	55 mm	96 mm	246 mm	GBS-LL	Staal	DX51
Balkdrager GBS-LL	09386	10 per bos	1,5 mm	23/4-2/9-2/14	55 mm	100 mm	200 mm	GBS-LL	Staal	DX51
Balkdrager GBS-LL	09387	10 per bos	1,5 mm	25/4-2/9-2/14	55 mm	100 mm	225 mm	GBS-LL	Staal	DX51
Balkdrager GBS-LL	09388	10 per bos	1,5 mm	25/4-2/9-2/14	55 mm	100 mm	250 mm	GBS-LL	Staal	DX51
Balkdrager GBS-LL	09334	10 per bos	1,5 mm	20/4-3/9-1/14	55 mm	59 mm	156 mm	GBS-LL	Staal	DX51
Balkdrager GBS LL	093341	10 per bos	1,5 mm	20/4-3/9-1/14	55 mm	59 mm	156 mm	GBS-LL	RVS 304	DX51	-
Balkdrager GBS LL	093342	10 per bos	1,5 mm	20/4-3/9-1/14	55 mm	59 mm	156 mm	GBS-LL	Staal	DX51
Balkdrager GBS-LL	09335	10 per bos	1,5 mm	20/4-3/9-1/14	55 mm	59 mm	171 mm	GBS-LL	Staal	DX51
Balkdrager GBS-LL	09336	10 per bos	1,5 mm	22/4-3/9-1/14	55 mm	59 mm	196 mm	GBS-LL	Staal	DX51
Balkdrager GBS-LL	09337	10 per bos	1,5 mm	22/4-3/9-1/14	55 mm	59 mm	221 mm	GBS-LL	Staal	DX51
Balkdrager GBS-LL	093772	10 per bos	1,5 mm	25/4-2/9-2/14	55 mm	96 mm	221 mm	GBS-LL	Staal	DX51
Balkdrager trapgat	094341	10 per bos	1,5 mm	17/4-2/9-1/14-4/5-1/13	150 mm	59 mm	156 mm	GBS-LL	Staal	DX51
