Balkdrager GBS LL
Balkdrager GBS LL

Balkdrager GBS LL

Balkdrager met lange lip, voor het verbinden van dwarsbalken aan een hoofdbalk (moerbalk). De balkdrager rust met de lip op de hoofdbalk en wordt via de gaten in de rug bevestigd. Hierna wordt een dwarsbalk ingelegd die via de gaten in de zijkant van de balkdrager kan worden gefixeerd.

Houtmaat breedte
Houtmaat hoogte
Materiaal
RVS 304
Staal
Oppervlaktebehandeling
EPZ-3
SV-2

Details & afmetingen

Artikel

Artikelnummer093562
EAN-code8714318080914

Verpakking

EAN-code8714318083632
Verpakking10 per bos
Lengte346 mm
Breedte213 mm
Hoogte77 mm

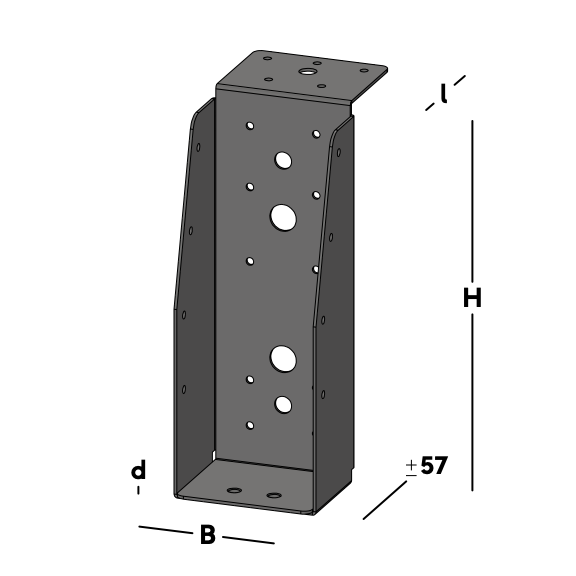

Afmetingen

Balkdrager GBS LL

Dikte (d)1,5 mm
Gatenpatroon23/4-3/9-2/14
Lip maat55 mm
Houtmaat breedte71 mm
Houtmaat hoogte196 mm
TypeGBS-LL
MateriaalStaal
StaalkwaliteitDX51
OppervlaktebehandelingEPZ-3

Downloads

Tekeningen en modellen in 2D en 3D
