Balkdrager GBS-LL

Balkdrager met lange lip, voor het verbinden van dwarsbalken aan een hoofdbalk (moerbalk). De balkdrager rust met de lip op de hoofdbalk en wordt via de gaten in de rug bevestigd. Hierna wordt een dwarsbalk ingelegd die via de gaten in de zijkant van de balkdrager kan worden gefixeerd.

Houtmaat breedte
Houtmaat hoogte
Materiaal
RVS 304
Staal
Oppervlaktebehandeling
EPZ-3
SV-2

Details & afmetingen

Artikel

Artikelnummer093652
EAN-code8714318083861

Verpakking

EAN-code8714318084554
Verpakking10 per bos
Lengte341 mm
Breedte191 mm
Hoogte82 mm

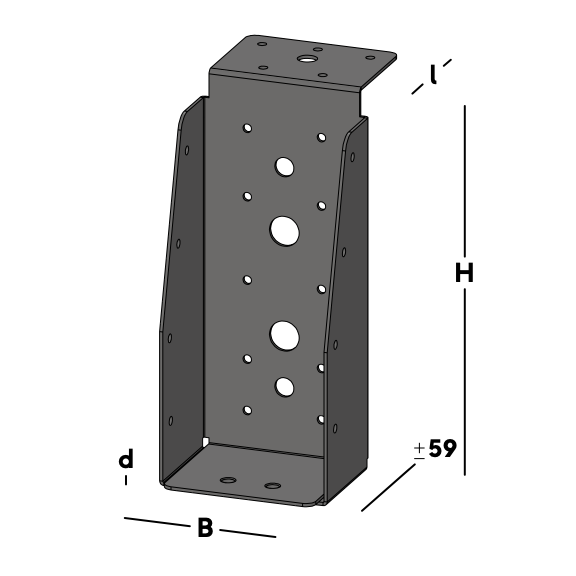

Afmetingen

Balkdrager GBS-LL

Dikte1,5 mm
Gatenpatroon23/4-3/9-2/14
Lip maat55 mm
Houtmaat breedte75 mm
Houtmaat hoogte175 mm
TypeGBS-LL
MateriaalStaal
StaalkwaliteitDX51
OppervlaktebehandelingEPZ-3
