Kozijnstelhoek
Kozijnstelhoek

Kozijnstelhoek

Verstelbare kozijn- vloerverbinding bestaande uit een vloerhoek, een hoekanker en een set slotbouten. De vloerhoek wordt gemonteerd aan de vloerrand. Het hoekanker wordt verstelbaar aan de vloerhoek bevestigd t.b.v. de onderdorpelmontage van kozijnen of puien. Door het afgestemde gatenpatroon kan de hoek na het stellen extra tegen afschuiving gefixeerd worden. Kozijnstelhoeken zijn leverbaar in verschillende afmetingen, uitvoeringen en oppervlaktebehandelingen.

Lengte 1
70 mm
175 mm
Lengte 2
140 mm
175 mm
180 mm
Breedte 1
60 mm
65 mm
Breedte 2
60 mm
65 mm
72 mm
Dikte 1
4 mm
5 mm
Dikte 2
4 mm
5 mm
6 mm
Slobgaten
Oppervlaktebehandeling
304
SV-2
ZM-4

Details & afmetingen

Artikel

Artikelnummer0724808
EAN-code8714318051624

Verpakking

EAN-code8714318051716
Verpakking10 per doos
Lengte340 mm
Breedte260 mm
Hoogte85 mm

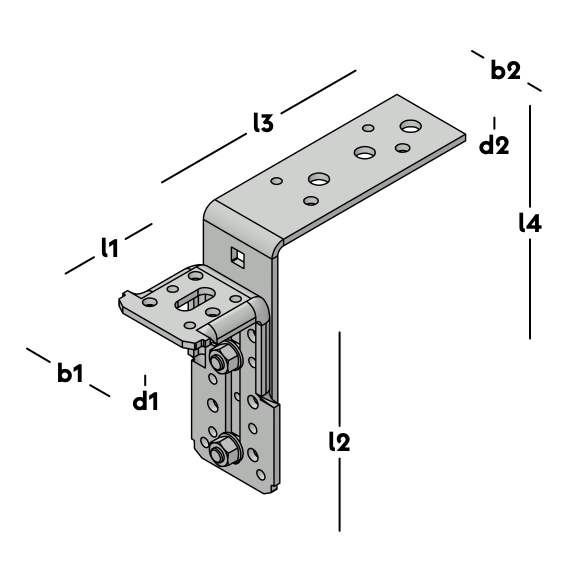

Afmetingen

Kozijnstelhoek

Lengte 1 (l1)175 mm
Lengte 2 (l2)180 mm
Breedte 1 (b1)60 mm
Breedte 2 (b2)72 mm
Dikte 1 (d1)5 mm
Dikte 2 (d2)5 mm
Slobgaten2/10x37-4/12x12-30x12,5-110x12,5 mm
Gatenpatroon1/6-10/7-8/9-3/13
Lengte 3 (l3)75 mm
Lengte 4 (l4)150 mm
Stelbereik +peil (H)70 mm
Stelbereik -peil (H)50 mm
Toebehoreninclusief 2 slotbouten 304
TypeXL75
MateriaalStaal
StaalkwaliteitS350
OppervlaktebehandelingSV-2
