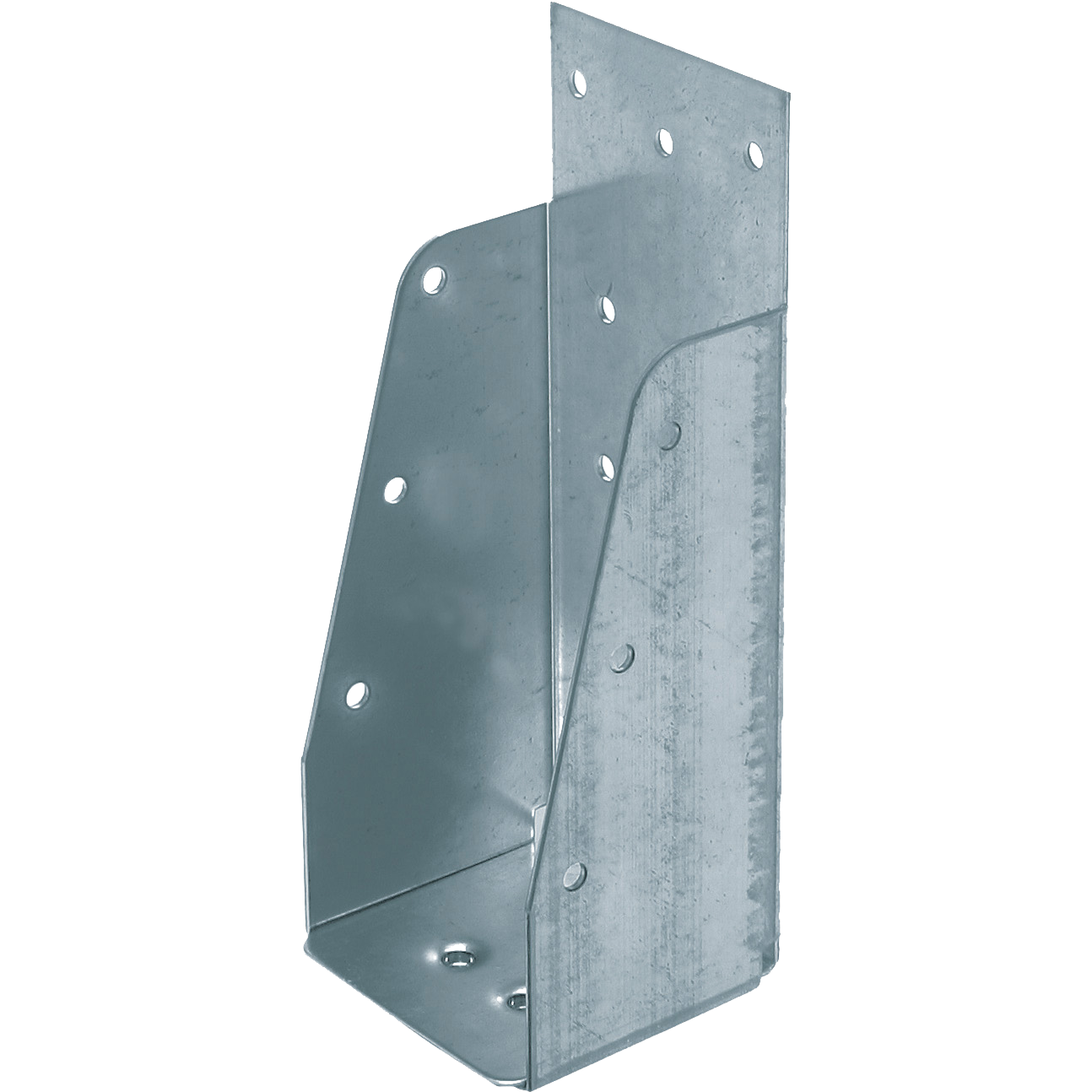

Balkenschuh ohne Lasche

Name: Balkenschuh ohne Lasche
SKU: 09516

Balkenträger zur direkten Verbindung von Querbalken mit einer Wand. Der Balkenträger wird über die Löcher in der Rückseite befestigt. Anschließend wird ein Balken eingelegt, der über die seitlichen Löcher im Balkenträger fixiert werden kann.

Holz Größe Breite

Holz Abmessungen Höhe

Oberflächenbehandlung

Details & Abmessungen

Artikel

Artikelnummer09516

EAN-Code8714318004835

Verpackung

EAN-Code8714318063801

Verpackung10 pro Karton

Länge380 mm

Breite227 mm

Höhe135 mm

Abmessungen

Balkenschuh ohne Lasche

Dicke (d)1,5 mm

Loche Muster17/4-2/9-1/14

Holzgröße46x196 mm

Holz Größe Breite46 mm

Holz Abmessungen Höhe196 mm

MaterialStahl

StahlqualitätDX51

Oberflächenbehandlung SV-2

Downloads

Zeichnungen und Modelle in 2D und 3D

Verarbeitung & Zubehör

1 / 4

Sehen Sie sich hier unsere Montageanleitungen an, die Ihnen Schritt für Schritt zu einem Endergebnis verhelfen.

Dazu passende Artikel:

Name	Artikelnummer	Verpackung	Dicke	Loche Muster	Holzgröße	Holz Größe Breite	Holz Abmessungen Höhe	Material	Stahlqualität	Oberflächenbehandlung
Balkenschuh ohne Lasche	09511	10 pro Bündel	1,5 mm	9/4-2/9-1/14	46x96 mm	46 mm	96 mm	Stahl	DX51	SV-2
Balkenschuh ohne Lasche	095112	10 pro Bündel	1,5 mm	9/4-2/9-1/14	46x96 mm	46 mm	96 mm	Stahl	DX51	EPZ-3
Balkenschuh ohne Lasche	09512	10 pro Bündel	1,5 mm	11/4-2/9-1/14	46x121 mm	46 mm	121 mm	Stahl	DX51	SV-2
Balkenschuh ohne Lasche	09513	10 pro Bündel	1,5 mm	13/4-2/9-1/14	46x146 mm	46 mm	146 mm	Stahl	DX51	SV-2
Balkenschuh ohne Lasche	095132	10 pro Bündel	1,5 mm	13/4-2/9-1/14	46x146 mm	46 mm	146 mm	Stahl	DX51	EPZ-3
Balkenschuh ohne Lasche	09515	10 pro Karton	1,5 mm	17/4-2/9-1/14	46x171 mm	46 mm	171 mm	Stahl	DX51	SV-2
Balkenschuh ohne Lasche	09516	10 pro Karton	1,5 mm	17/4-2/9-1/14	46x196 mm	46 mm	196 mm	Stahl	DX51	SV-2
Balkenschuh ohne Lasche	09521	10 pro Bündel	1,5 mm	9/4-2/9-1/14	50x100 mm	50 mm	100 mm	Stahl	DX51	SV-2
Balkenschuh ohne Lasche	095212	10 pro Bündel	1,5 mm	9/4-2/9-1/14	50x100 mm	50 mm	100 mm	Stahl	DX51	EPZ-3
Balkenschuh ohne Lasche	09522	10 pro Karton	1,5 mm	11/4-2/9-1/14	50x125 mm	50 mm	125 mm	Stahl	DX51	SV-2
Balkenschuh ohne Lasche	09523	10 pro Bündel	1,5 mm	13/4-2/9-1/14	50x150 mm	50 mm	150 mm	Stahl	DX51	SV-2
Balkenschuh ohne Lasche	095232	10 pro Bündel	1,5 mm	13/4-2/9-1/14	-	50 mm	150 mm	Stahl	DX51	EPZ-3
Balkenschuh ohne Lasche	09525	10 pro Karton	1,5 mm	17/4-2/9-1/14	50x175 mm	50 mm	175 mm	Stahl	DX51	SV-2
Balkenschuh ohne Lasche	09526	10 pro Karton	1,5 mm	17/4-2/9-1/14	50x200 mm	50 mm	200 mm	Stahl	DX51	SV-2
Balkenschuh ohne Lasche	09532	10 pro Bündel	1,5 mm	12/4-2/9-1/14	59x121 mm	59 mm	121 mm	Stahl	DX51	SV-2
Balkenschuh ohne Lasche	09533	10 pro Bündel	1,5 mm	15/4-2/9-1/14	59x146 mm	59 mm	146 mm	Stahl	DX51	SV-2
Balkenschuh ohne Lasche	09534	10 pro Bündel	1,5 mm	14/4-2/9-1/14	59x156 mm	59 mm	156 mm	Stahl	DX51	SV-2
Balkenschuh ohne Lasche	09535	10 pro Bündel	1,5 mm	17/4-2/9-1/14	59x171 mm	59 mm	171 mm	Stahl	DX51	SV-2
Balkenschuh ohne Lasche	09536	10 pro Karton	1,5 mm	17/4-2/9-1/14	59x196 mm	59 mm	196 mm	Stahl	DX51	SV-2
Balkenschuh ohne Lasche	09537	10 pro Karton	1,5 mm	19/4-2/9-1/14	59x221 mm	59 mm	221 mm	Stahl	DX51	SV-2
Balkenschuh ohne Lasche	09542	10 pro Bündel	1,5 mm	12/4-2/9-1/14	63x125 mm	63 mm	125 mm	Stahl	DX51	SV-2
Balkenschuh ohne Lasche	09543	10 pro Bündel	1,5 mm	15/4-2/9-1/14	63x150 mm	63 mm	150 mm	Stahl	DX51	SV-2
Balkenschuh ohne Lasche	09544	10 pro Bündel	1,5 mm	15/4-2/9-1/14	63x160 mm	63 mm	160 mm	Stahl	DX51	SV-2
Balkenschuh ohne Lasche	09545	10 pro Bündel	1,5 mm	17/4-2/9-1/14	63x175 mm	63 mm	175 mm	Stahl	DX51	SV-2
Balkenschuh ohne Lasche	095452	10 pro Bündel	1,5 mm	17/4-2/9-1/14	63x175 mm	63 mm	175 mm	Stahl	DX51	EPZ-3
Balkenschuh ohne Lasche	09546	10 pro Bündel	1,5 mm	17/4-2/9-1/14	63x200 mm	63 mm	200 mm	Stahl	DX51	SV-2
Balkenschuh ohne Lasche	09547	10 pro Karton	1,5 mm	19/4-2/9-1/14	63x225 mm	63 mm	225 mm	Stahl	DX51	SV-2
Balkenschuh ohne Lasche	09553	10 pro Bündel	1,5 mm	16/4-2/9-1/14	71x146 mm	71 mm	146 mm	Stahl	DX51	SV-2
Balkenschuh ohne Lasche	095532	10 pro Bündel	1,5 mm	16/4-2/9-1/14	-	71 mm	146 mm	Stahl	DX51	EPZ-3
Balkenschuh ohne Lasche	09555	10 pro Bündel	1,5 mm	16/4-2/9-1/14	71x171 mm	71 mm	171 mm	Stahl	DX51	SV-2
Balkenschuh ohne Lasche	095552	10 pro Bündel	1,5 mm	16/4-2/9-1/14	-	71 mm	171 mm	Stahl	DX51	EPZ-3
Balkenschuh ohne Lasche	09556	10 pro Bündel	1,5 mm	20/4-2/9-2/14	71x196 mm	71 mm	196 mm	Stahl	DX51	SV-2
Balkenschuh ohne Lasche	09557	10 pro Bündel	1,5 mm	20/4-2/9-2/14	71x221 mm	71 mm	221 mm	Stahl	DX51	SV-2
Balkenschuh ohne Lasche	09558	10 pro Karton	1,5 mm	24/4-3/9-2/14	71x246 mm	71 mm	246 mm	Stahl	DX51	SV-2
Balkenschuh ohne Lasche	09559	10 pro Karton	1,5 mm	24/4-3/9-2/14	71x271 mm	71 mm	271 mm	Stahl	DX51	SV-2
Balkenschuh ohne Lasche	09563	10 pro Bündel	1,5 mm	16/4-2/9-1/14	75x150 mm	75 mm	150 mm	Stahl	DX51	SV-2
Balkenschuh ohne Lasche	09565	10 pro Bündel	1,5 mm	16/4-2/9-1/14	75x175 mm	75 mm	175 mm	Stahl	DX51	SV-2
Balkenschuh ohne Lasche	09566	10 pro Bündel	1,5 mm	20/4-2/9-2/14	75x200 mm	75 mm	200 mm	Stahl	DX51	SV-2
Balkenschuh ohne Lasche	09567	10 pro Bündel	1,5 mm	20/4-2/9-2/14	75x225 mm	75 mm	225 mm	Stahl	DX51	SV-2
Balkenschuh ohne Lasche	09569	10 pro Karton	1,5 mm	24/4-3/9-2/14	75x275 mm	75 mm	275 mm	Stahl	DX51	SV-2
Balkenschuh ohne Lasche	09568	10 pro Karton	1,5 mm	24/4-3/9-2/14	75x250 mm	75 mm	250 mm	Stahl	DX51	SV-2
Balkenschuh ohne Lasche	09576	10 pro Karton	1,5 mm	18/4-2/9-2/14	96x196 mm	96 mm	196 mm	Stahl	DX51	SV-2
Balkenschuh ohne Lasche	09577	10 pro Karton	1,5 mm	20/4-2/9-2/14	96x221 mm	96 mm	221 mm	Stahl	DX51	SV-2
Balkenschuh ohne Lasche	09578	10 pro Karton	1,5 mm	22/4-2/9-2/14	96x246 mm	96 mm	246 mm	Stahl	DX51	SV-2
Balkenschuh ohne Lasche	09586	10 pro Karton	1,5 mm	18/4-2/9-2/14	100x200 mm	100 mm	200 mm	Stahl	DX51	SV-2
Balkenschuh ohne Lasche	09587	10 pro Bündel	1,5 mm	20/4-2/9-2/14	100x225 mm	100 mm	225 mm	Stahl	DX51	SV-2
Balkenschuh ohne Lasche	09588	10 pro Karton	1,5 mm	22/4-2/9-2/14	100x250 mm	100 mm	250 mm	Stahl	DX51	SV-2
Balkenschuh ohne Lasche	09501	10 pro Bündel	1,5 mm	8/5-1/9-1/14	-	38 mm	89 mm	Stahl	DX51	SV-2
Balkenschuh ohne Lasche	09502	10 pro Bündel	1,5 mm	13/5-2/9-1/14	-	38 mm	120 mm	Stahl	DX51	SV-2
Balkenschuh ohne Lasche	09503	10 pro Bündel	1,5 mm	15/5-2/9-1/14	-	38 mm	140 mm	Stahl	DX51	SV-2
Balkenschuh ohne Lasche	09504	10 pro Bündel	1,5 mm	17/5-2/9-1/14	-	38 mm	170 mm	Stahl	DX51	SV-2
Balkenschuh ohne Lasche	09505	10 pro Bündel	1,5 mm	17/5-2/9-1/14	-	38 mm	184 mm	Stahl	DX51	SV-2
Balkenschuh ohne Lasche	09506	10 pro Bündel	1,5 mm	17/5-2/9-1/14	-	38 mm	235 mm	Stahl	DX51	SV-2
Balkenschuh ohne Lasche	09507	10 pro Bündel	1,5 mm	17/5-2/9-1/14	-	38 mm	285 mm	Stahl	DX51	SV-2
