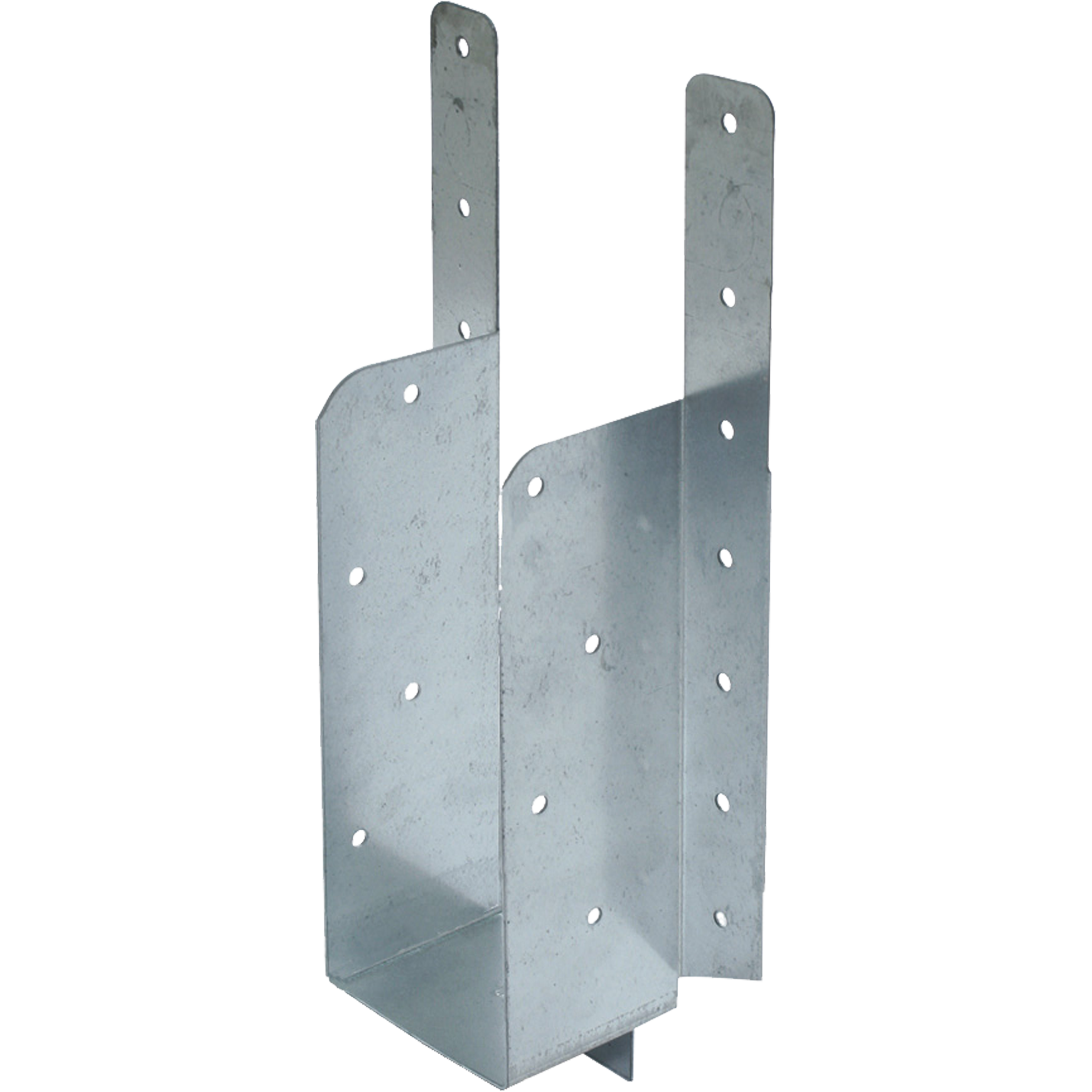

Pfettenverbinder

Name: Pfettenverbinder
SKU: 07736

Balkenträger mit Seitenlaschen und langen Streifen zur Verbindung von Querbalken mit einem Hauptbalken oder einem Holzständer. Die Streifen werden über die Oberseite des Hauptbalkens oder des Holzständers gebogen, um zusätzliche Tragkraft zu gewährleisten.

Höhe 1

Höhe 2

Holz Größe Breite

Holz Abmessungen Höhe

Details & Abmessungen

Artikel

Artikelnummer07736

EAN-Code8714318009397

Verpackung

EAN-Code8714318109059

Verpackung50 pro Karton

Länge395 mm

Breite295 mm

Höhe270 mm

Abmessungen

Pfettenverbinder

Dicke (d)1 mm

Höhe 1 (h1)157 mm

Höhe 2 (h2)308 mm

Loche Muster30/4

Holzgröße59x196 mm

Holz Größe Breite59 mm

Holz Abmessungen Höhe196 mm

Typ305

MaterialStahl

StahlqualitätDX51

Oberflächenbehandlung SV-2

Downloads

Zeichnungen und Modelle in 2D und 3D

Verarbeitung & Zubehör

1 / 4

Sehen Sie sich hier unsere Montageanleitungen an, die Ihnen Schritt für Schritt zu einem Endergebnis verhelfen.

Dazu passende Artikel:

Name	Artikelnummer	Verpackung	Dicke	Höhe 1	Höhe 2	Loche Muster	Holzgröße	Holz Größe Breite	Holz Abmessungen Höhe	Typ	Material	Stahlqualität	Oberflächenbehandlung
Pfettenverbinder	07700	100 pro Karton	1 mm	125 mm	195 mm	19/4	32x121/146 mm	32 mm	121-146 mm	190	Stahl	DX51	SV-2
Pfettenverbinder	07701	100 pro Karton	1 mm	158 mm	230 mm	23/4	32x171/196 mm	32 mm	171-196 mm	225	Stahl	DX51	SV-2
Pfettenverbinder	07702	100 pro Karton	1 mm	121 mm	129 mm	19/4	38x125/150 mm	38 mm	125-150 mm	190	Stahl	DX51	SV-2
Pfettenverbinder	07704	100 pro Karton	1 mm	155 mm	227 mm	23/4	38x175/200 mm	38 mm	175-200 mm	225	Stahl	DX51	SV-2
Pfettenverbinder	07706	50 pro Karton	1 mm	168 mm	318 mm	30/4	38x200 mm	38 mm	200 mm	305	Stahl	DX51	SV-2
Pfettenverbinder	07712	100 pro Karton	1 mm	117 mm	188 mm	19/4	46x121/146 mm	46 mm	121-146 mm	190	Stahl	DX51	SV-2
Pfettenverbinder	07714	100 pro Karton	1 mm	153 mm	223 mm	23/4	46x171/196 mm	46 mm	171-196 mm	225	Stahl	DX51	SV-2
Pfettenverbinder	07716	50 pro Karton	1 mm	164 mm	314 mm	30/4	46x196 mm	46 mm	196 mm	305	Stahl	DX51	SV-2
Pfettenverbinder	07722	100 pro Karton	1 mm	115 mm	186 mm	19/4	50x125/150 mm	50 mm	125-150 mm	190	Stahl	DX51	SV-2
Pfettenverbinder	07724	100 pro Karton	1 mm	150 mm	221 mm	23/4	50x175/200 mm	50 mm	175-200 mm	225	Stahl	DX51	SV-2
Pfettenverbinder	07726	50 pro Karton	1 mm	162 mm	312 mm	30/4	50x200 mm	50 mm	200 mm	305	Stahl	DX51	SV-2
Pfettenverbinder	07732	100 pro Karton	1 mm	110 mm	181 mm	19/4	59x121/146 mm	59 mm	121-146 mm	190	Stahl	DX51	SV-2
Pfettenverbinder	07734	100 pro Karton	1 mm	145 mm	216 mm	23/4	59x156/171/196 mm	59 mm	156-171-196 mm	225	Stahl	DX51	SV-2
Pfettenverbinder	07736	50 pro Karton	1 mm	157 mm	308 mm	30/4	59x196 mm	59 mm	196 mm	305	Stahl	DX51	SV-2
Pfettenverbinder	07742	100 pro Karton	1 mm	108 mm	179 mm	19/4	63x125/150 mm	63 mm	125-150 mm	190	Stahl	DX51	SV-2
Pfettenverbinder	07744	100 pro Karton	1 mm	143 mm	214 mm	23/4	63x160/175/200 mm	63 mm	160-175-200 mm	225	Stahl	DX51	SV-2
Pfettenverbinder	07746	50 pro Karton	1 mm	155 mm	306 mm	30/4	63x200 mm	63 mm	200 mm	305	Stahl	DX51	SV-2
Pfettenverbinder	07752	100 pro Karton	1 mm	104 mm	175 mm	19/4	71x146 mm	71 mm	146 mm	190	Stahl	DX51	SV-2
Pfettenverbinder	07754	50 pro Karton	1 mm	139 mm	210 mm	23/4	71x146/196 mm	71 mm	146-196 mm	225	Stahl	DX51	SV-2
Pfettenverbinder	07756	50 pro Karton	1 mm	151 mm	302 mm	30/4	71x171/196 mm	71 mm	171 - 196 mm	305	Stahl	DX51	SV-2
Pfettenverbinder	07762	100 pro Karton	1 mm	102 mm	173 mm	19/4	75x150 mm	75 mm	150 mm	190	Stahl	DX51	SV-2
Pfettenverbinder	07764	50 pro Karton	1 mm	137 mm	208 mm	23/4	75x175/200 mm	75 mm	150-200 mm	225	Stahl	DX51	SV-2
Pfettenverbinder	07766	50 pro Karton	1 mm	149 mm	300 mm	30/4	75x200 mm	75 mm	200 mm	305	Stahl	DX51	SV-2
