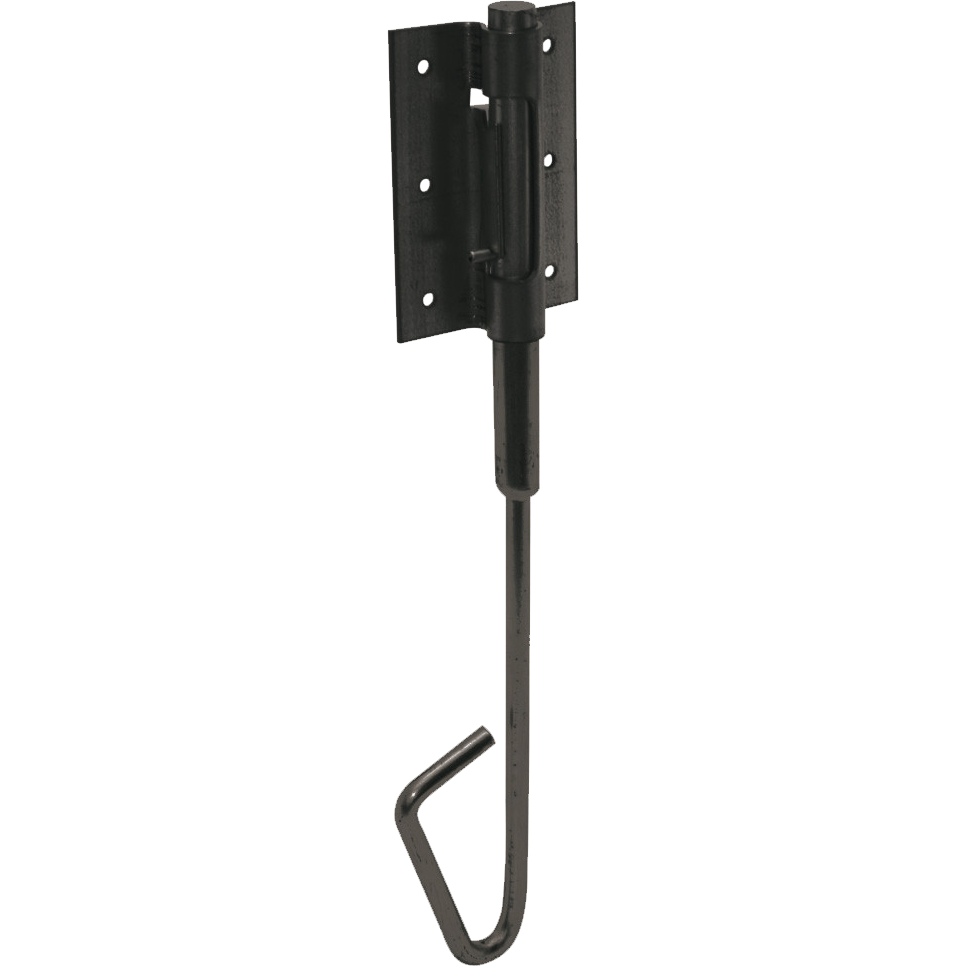

Torriegel "Blackline"

Name: Torriegel "Blackline"
SKU: 74310

Schieberiegel mit verlängertem Griff. Geeignet zur Fixierung von (Doppel-)Türen an der Oberseite.

Länge

Stahlqualität

DX51

S235

S350

Oberflächenbehandlung

Details & Abmessungen

Artikel

Artikelnummer74310

EAN-Code8714318075880

Verpackung

EAN-Code8714318075880

Verpackung1 Stück

Länge1000 mm

Breite100 mm

Höhe40 mm

Abmessungen

Torriegel "Blackline"

Länge (l)1000 mm

Dicke (d)2 mm

Loche Muster10/5-4/5,5-1/20

Rückenplatte83x120 mm

Ergebnis pen55 mm, nagel Ø18

ZubehörEinschließlich platte + 2 bügel

MaterialStahl

StahlqualitätS235

Oberflächenbehandlung EPZ-3

Downloads

Zeichnungen und Modelle in 2D und 3D

Name	Artikelnummer	Verpackung	Länge	Breite	Dicke	Durchmesser	Loche Muster	Quadratisches Loch	Rückenplatte	Ergebnis pen	Zubehör	Material	Stahlqualität	Oberflächenbehandlung
Torriegel "Blackline"	74303	5 pro Karton	300 mm	-	2 mm	-	6/5-4/5,5-1/20	-	83x120 mm	55 mm, nagel Ø18	Einschließlich platte	Stahl	S235	EPZ-3
Torriegel "Blackline"	74304	5 pro Karton	400 mm	-	2 mm	-	6/5-4/5,5-1/20	-	83x120 mm	55 mm, nagel Ø18	Einschließlich platte	Stahl	S235	EPZ-3
Torriegel "Blackline"	74306	5 pro Karton	600 mm	-	2 mm	-	8/5-4/5,5-1/20	-	83x120 mm	55 mm, nagel Ø18	Einschließlich platte + bügel	Stahl	S235	EPZ-3
Torriegel "Blackline"	74308	5 pro Karton	800 mm	-	2 mm	-	8/5-4/5,5-1/20	-	83x120 mm	55 mm, nagel Ø18	Einschließlich platte + bügel	Stahl	S235	EPZ-3
Torriegel "Blackline"	74310	1 Stück	1000 mm	-	2 mm	-	10/5-4/5,5-1/20	-	83x120 mm	55 mm, nagel Ø18	Einschließlich platte + 2 bügel	Stahl	S235	EPZ-3
Bolzenstangenriegel	743903	1 Stück	300 mm	-	2 mm	-	4/4,5-4/5,5-1/20	2/5,5x5,5 mm	73x100 mm	50 mm, nagel Ø14,5	Einschließlich platte	Stahl	S235	EV-2
Bolzenstangenriegel	743904	1 Stück	400 mm	-	2 mm	-	4/4,5-4/5,5-1/20	2/5,5x5,5 mm	73x100 mm	50 mm, nagel Ø14,5	Einschließlich platte	Stahl	S235	EV-2
Bolzenstangenriegel	743905	1 Stück	500 mm	-	2 mm	-	4/4,5-4/5,5-1/20	2/5,5x5,5 mm	73x100 mm	50 mm, nagel Ø14,5	Einschließlich platte	Stahl	S235	EV-2
Bolzenstangenriegel	743906	1 Stück	600 mm	-	2 mm	-	4/4,5-4/5,5-2/6-1/20	2/5,5x5,5 mm	73x100 mm	50 mm, nagel Ø14,5	Einschließlich platte + bügel	Stahl	S235	EV-2
Bolzenstangenriegel	74403	1 Stück	300 mm	-	2 mm	-	6/5-4/5,5-1/20	-	83x120 mm	55 mm, nagel Ø18	Einschließlich platte	Stahl	S235	EV-2
Bolzenstangenriegel	74404	1 Stück	400 mm	-	2 mm	-	6/5-4/5,5-1/20	-	83x120 mm	55 mm, nagel Ø18	Einschließlich platte	Stahl	S235	EV-2
Bolzenstangenriegel	74405	1 Stück	500 mm	-	2 mm	-	6/5-4/5,5-1/20	-	83x120 mm	55 mm, nagel Ø18	Einschließlich platte	Stahl	S235	EV-2
Bolzenstangenriegel	74406	1 Stück	600 mm	-	2 mm	-	8/5-4/5,5-1/20	-	83x120 mm	55 mm, nagel Ø18	Einschließlich platte + bügel	Stahl	S235	EV-2
Bolzenstangenriegel	74408	1 Stück	800 mm	-	2 mm	-	8/5-4/5,5-1/20	-	83x120 mm	55 mm, nagel Ø18	Einschließlich platte + bügel	Stahl	S235	EV-2
Bolzenstangenriegel	74410	1 Stück	1000 mm	-	2 mm	-	10/5-4/5,5-1/20	-	83x120 mm	55 mm, nagel Ø18	Einschließlich platte + 2 bügel	Stahl	S235	EV-2
Bolzenstangenriegel	74412	1 Stück	1200 mm	-	2 mm	-	10/5-4/5,5-1/20	-	83x120 mm	55 mm, nagel Ø18	Einschließlich platte + 2 bügel	Stahl	S235	EV-2
Bolzenstangenriegel erstreckend	744062	1 Stück	600 mm	-	2 mm	-	8/5-4/5,5	-	83x120 mm	150 mm, nagel Ø18	Einschließlich platte + bügel	Stahl	S235	EV-2
Bolzenstangenriegel erstreckend	744061	1 Stück	600 mm	-	2 mm	-	8/5-4/5,5	-	83x120 mm	100 mm, nagel Ø18	Einschließlich platte + bügel	Stahl	S235	EV-2
Schließplatten für	74417	1 Stück	66 mm	40 mm	2 mm	-	4/5,5-1/20	-	-	-	-	Stahl	S235	SV-2
Schlaufe für Bolzenstangenriegel	74418	1 Stück	-	-	-	12 mm	2/5	-	-	-	-	Stahl	S350	ZM-4
Schließplatten für	744172	1 Stück	66 mm	40 mm	-	-	4/5,5-1/20	-	-	-	-	Stahl	DX51	EPZ-3
