Elementverankerung

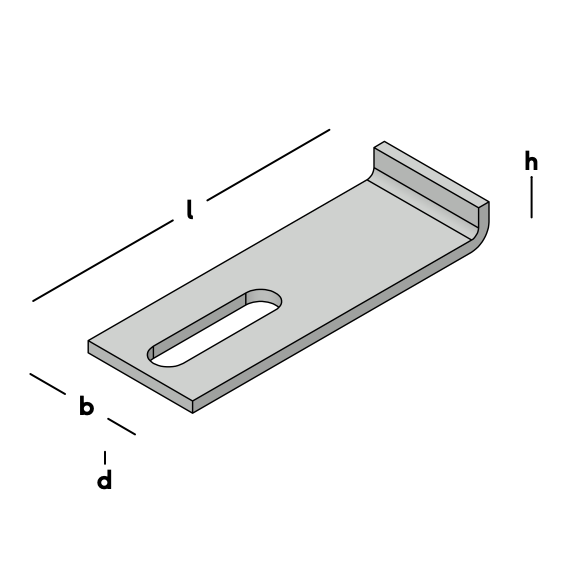

Das Elementanker (auch J-Anker genannt) ist ein schwerer Montagewinkel mit einem kurzen umgebogenen Ende. Es eignet sich für die Montage von HSB-Vorsatzschalen auf einer Betonbodenplatte, wobei die Schwelle des Elements mit einer Nut versehen ist. Am umgebogenen Ende wird ein passender Elementdichtungsstreifen (separat erhältlich) angebracht, um eine optimale Verbindung in der Nut zu gewährleisten. Das Anker wird vor Ort mithilfe von Druckplatten in der Höhe justiert.

Länge

170 mm

240 mm

Breite

50 mm

60 mm

70 mm

Dicke

6 mm

8 mm

Höhe

20 mm

22 mm

Langloch

13x50 diag. mm

13x65 mm

17x70 mm

Stahlqualität

S315

S350

Oberflächenbehandlung
