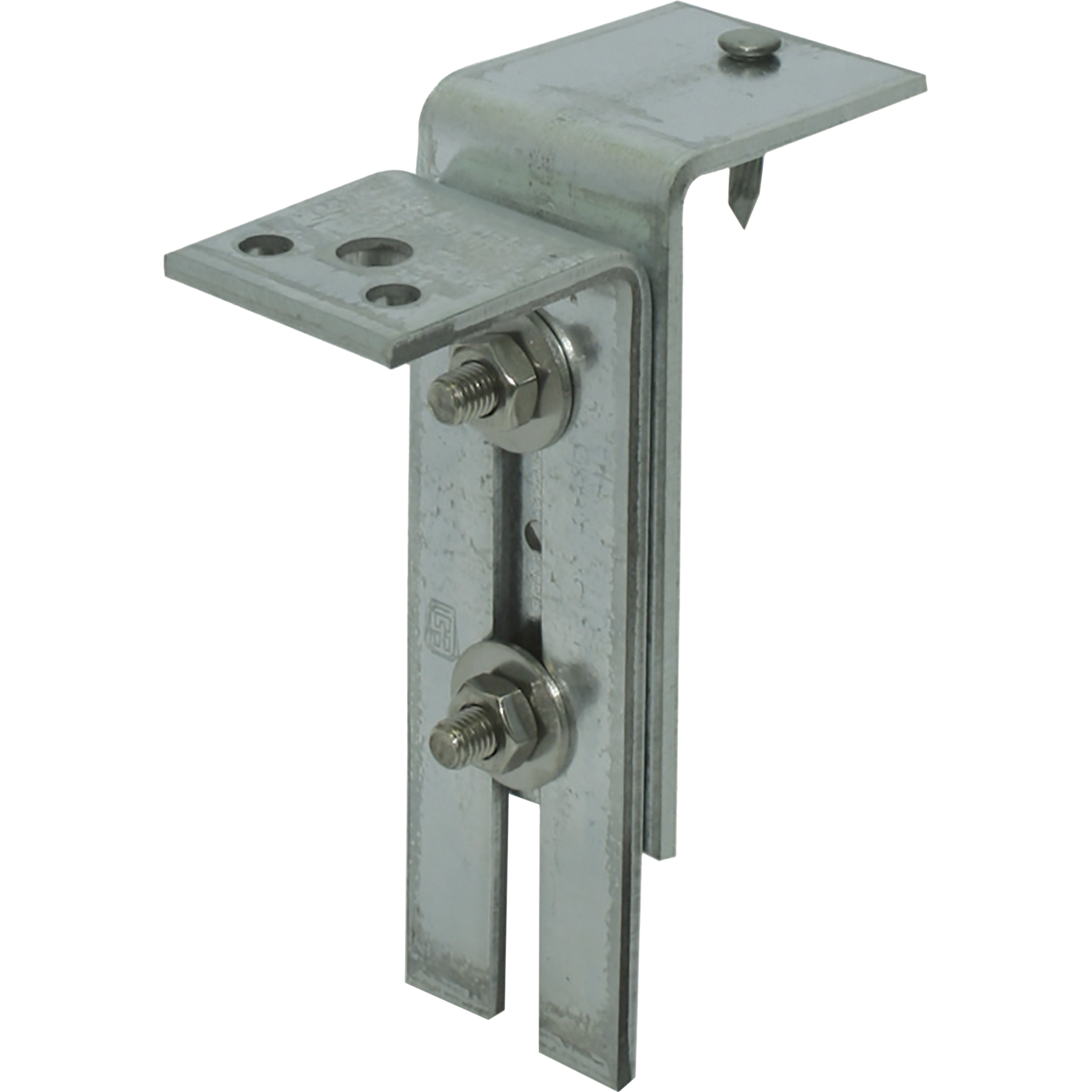

Étrier de fenêtre type E
Angle de parapet réglable composé d'un angle de plancher, d'un ancrage d'angle et d'un jeu de boulons à charnière. L'angle du parapet est monté sur le parapet. L'ancrage d'angle est monté contre le linteau inférieur des châssis de fenêtre et est réglable au niveau du garde-corps.
Longueur 1
Longueur 2
Largeur 1
Épaisseur 1
Épaisseur 2
Trou à fente
Traitement de surface
Détails & dimensions
Article
Numéro d'article0724805
Code EAN8714318022631
Emballage
Code EAN8714318126513
Emballage10 par boîte
Longueur220 mm
Largeur180 mm
Hauteur80 mm
Dimensions

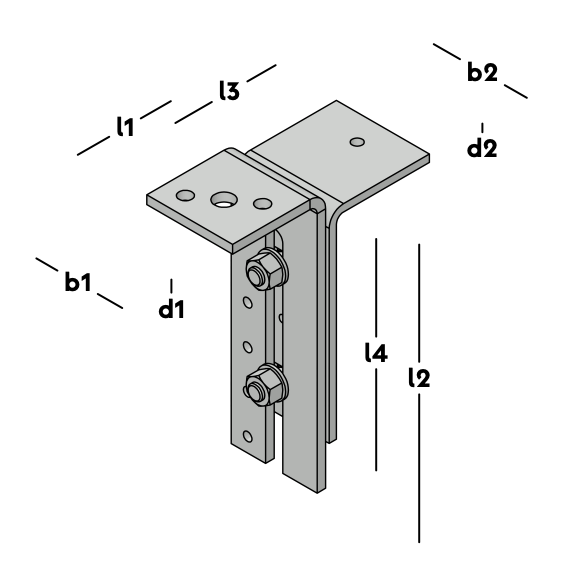

Étrier de fenêtre type E
Longueur 1 (l1)65 mm
Longueur 2 (l2)180 mm
Largeur 1 (b1)65 mm
Largeur 2 (b2)60 mm
Épaisseur 1 (d1)5 mm
Épaisseur 2 (d2)6 mm
Trou à fente2/11x11-12x145 open mm
Motif de trou1/5-1/7-2/9-1/13
Longueur 3 (l3) (l3)70 mm
Longueur 4 (L4) (l4)140 mm
Plage de réglage + niveau60 mm
Plage de réglage -niveau50 mm
Pièces jointesy compris les 2 boulons 304
TaperE
MatériauAcier
Qualité de l'acierS350
Traitement de surface
