L'ancrage correct des châssis

Dans la nouvelle édition de Timmerfabrikant, un bel article est paru sur notre collaboration avec Hebo Kozijnen et notre initiative commune de partage de connaissances sur l'ancrage des châssis. Remerciements à: texte et images: Timmerfabrikant/Kees de Vries.

Hebo Kozijnen à Hengevelde et Gebr. Bodegraven (GB) à Nieuwkoop ont conclu un partenariat dans le domaine de l'ancrage des châssis. En plus d'un Techniekplein propre et d'une série de sessions de formation, les deux entreprises travaillent ensemble dans Buildify en 3D sur une vérification automatique des ancrages. En effet, entre la structure arrière et le châssis, de nombreuses erreurs peuvent survenir en raison d'un manque de connaissances, comme l'ont récemment constaté environ trois cents intéressés lors des Journées des Châssis.

La photo du châssis en bois affaissé dans le mur en béton préfabriqué est choquante. "Il n'est en place que depuis cinq semaines et l'élément doit encore être installé sur le chantier. C'est une question d'ancrage défectueux", déclare Michel Vernooij, conseiller technique chez Gebr. Bodegraven (GB) à Nieuwkoop. "Nous constatons une perte de connaissances en construction sur ce sujet, alors que la diversité des structures sur lesquelles le châssis est ancré augmente. Pensez-y : la pierre calcaire, le béton, le béton cellulaire, le porotherm et le bois nécessitent chacun une approche spécifique. Et tout le monde ne consulte pas le KVT." Hebo Kozijnen à Hengevelde le remarque également. Paul Meulman, directeur commercial: "Dans le top cinq des signalements de service les plus fréquents en matière d'ancrage, on trouve la torsion des montants latéraux, les montants déformés, les châssis décalés en raison d'un serrage excessif des vis dans des ancrages mal positionnés. Il y a aussi le fait de ne pas bien ou pas du tout ancrer le linteau de la porte coulissante et de ne pas correctement ajuster/ancrer le seuil de la porte coulissante, voire l'utilisation d'ancrages incorrects."

Place de la Technique

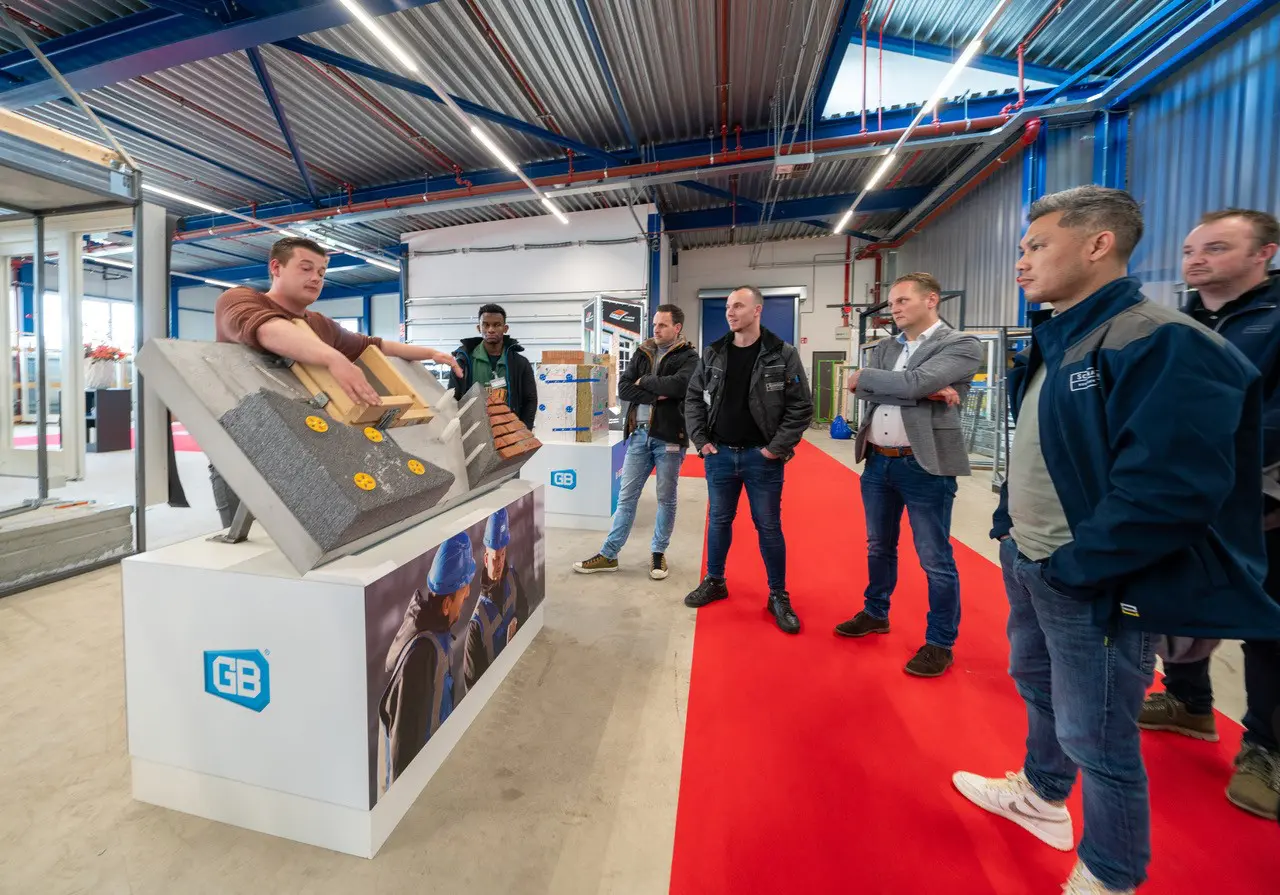

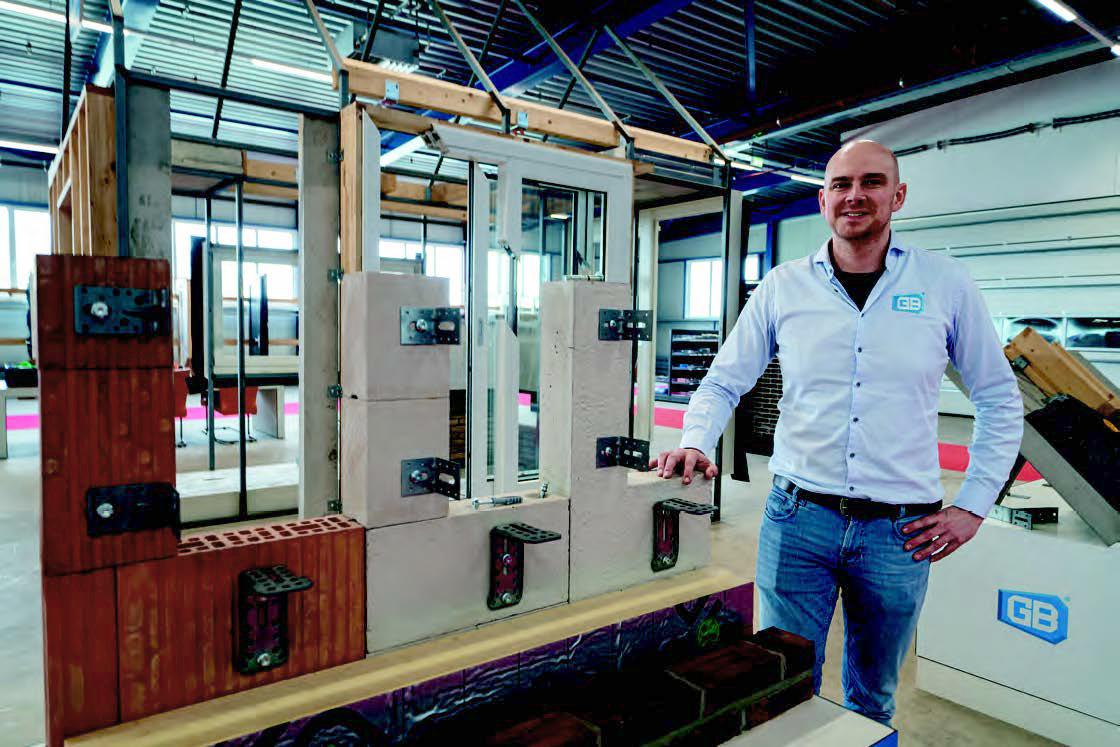

Dans le contexte de la collaboration entre Hebo Kozijnen et Gebr. Bodegraven, la Place de la Technique est une installation de formation exclusive située à Hengevelde. Cette initiative unique vise à améliorer les connaissances techniques sur la connexion entre les châssis et les murs intérieurs dans le secteur de la construction. La Place de la Technique fait partie intégrante d'un programme de formation plus large. Les participants assistent d'abord à une présentation pratique détaillée donnée par Gebr. Bodegraven et Hebo. Ensuite, ils sont conduits à la Place de la Technique où des exemples pratiques sont installés pour lier la théorie à la pratique. Cette installation de formation a été développée conjointement par les deux entreprises, reconnaissant qu'un bon châssis mérite un ancrage approprié. L'intérêt pour ces sessions de formation est considérable, avec déjà trois cents inscriptions pour plusieurs journées

Buildify

Hebo est l'un des grands acteurs dans le domaine des châssis en bois et en plastique. Chaque semaine, les plus de 200 employés traitent environ 3 600 mètres linéaires de bois de châssis, environ 5 000 mètres linéaires de profilés en plastique et environ 1 500 m² de verre. Notez bien: par semaine. Gebr. Bodegraven dispose d'une large gamme d'ancrages de construction. Le conseil de projet en phase de préparation et pendant l'exécution fait également partie de leur offre de services. En plus de la Place de la Technique, le fabricant de châssis et le spécialiste de l'ancrage unissent également leurs forces dans le domaine de la numérisation, notamment en matière de modélisation 3D et de BIM. Vernooij: "Nous travaillons sur un complément à notre propre outil de calcul. Lorsque Hebo dessine ses châssis en BIM, nous veillons à ce que l'ancrage approprié soit inclus conformément au KVT." Buildify est utilisé à cet effet, une plateforme qui sert de "source unique de vérité" pour les projets de construction. Buildify intègre le BIM pour une simulation de conception précise et une exécution de projet efficace. Il rassemble toutes les informations essentielles du projet en un seul endroit accessible. Cela rend les outils fragmentés superflus et permet aux équipes de projet de collaborer avec une vue d'ensemble cohérente et des informations à jour, ce qui conduit à une meilleure communication, moins d'erreurs et un processus de construction rationalisé.

Avec Buildify comme Common Data Environment (CDE), vous évitez les situations chaotiques où les données et les informations se perdent ou deviennent introuvables dans le chaos des transferts WeTransfer et des courriels. De plus, avec Buildify, les partenaires de construction sont bien préparés à la Loi sur l'Assurance Qualité. La plateforme assure une documentation précise et la traçabilité des modifications, ce qui est crucial pour se conformer à la législation Wkb. Norbert Kuipers, directeur de Hebo, prévoit de lancer la présentation nationale de cette avancée en automatisation au plus tard au Bouwbeurs 2025. D'autres fabricants de menuiseries se sont également manifestés auprès de GB pour cette initiative. Pour garantir la qualité des travaux de menuiserie sur le chantier, Hebo, spécialiste des châssis et des portes, a commencé à effectuer ses propres inspections de chantier. Comme pour les inspections de chantier des participants de Hout100%, une multitude de sujets sont abordés dans une liste de contrôle. En plus de la livraison et du stockage sur le chantier, de la pose et de l'encastrement, une attention particulière est portée à l'ancrage et au soutien.

Outil de calcul

GB dispose d'ailleurs depuis quelque temps de son propre outil de calcul pour l'ancrage des châssis et des éléments (vis, angle et ancre) développé en collaboration avec le NBVT. À l'aide de cet outil de calcul, les utilisateurs suivent un plan par étapes pour déterminer quelle connexion de châssis doit être utilisée dans quelle situation spécifique. Tout cela est conforme aux normes et directives pratiques en vigueur, telles que le KVT. Cet outil est disponible sur: kozijnverbindingen.gb.nl. Les 6 et 13 juin prochains, une autre session de formation Hebo/GB sur l'ancrage aura lieu. En raison du succès écrasant de la série actuelle, il n'est pas exclu que la série se poursuive après l'été.
