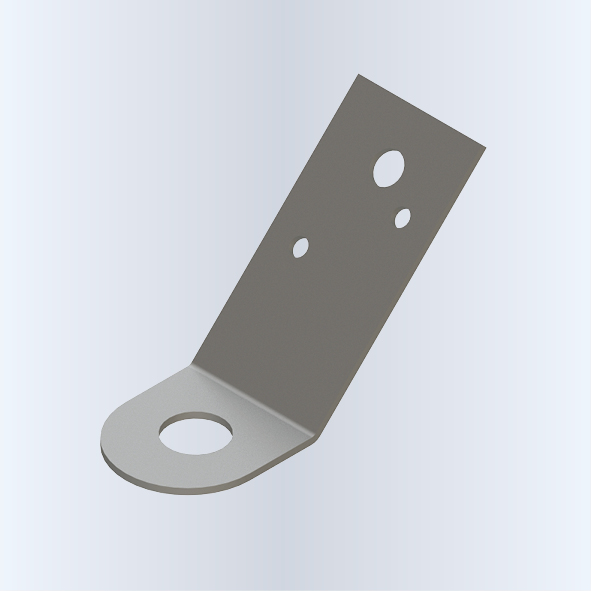

Winkelverbinder 135°

Name: Winkelverbinder 135°
SKU: 070309

Länge 1

27 mm

45 mm

76 mm

Länge 2

41 mm

68 mm

135 mm

Breite

40 mm

60 mm

70 mm

Dicke

2 mm

4 mm

8 mm

Langloch

13x50 diag. mm

40x13 mm

Stahlqualität

DX51

S315

S350

Oberflächenbehandlung

EV-2

SV-2

Details & Abmessungen

Artikel

Artikelnummer070309

EAN-Code8714318139179

Verpackung

EAN-Code8714318139162

Verpackung100 pro Karton

Länge335 mm

Breite255 mm

Höhe85 mm

Abmessungen

Winkelverbinder 135°

Länge 1 (l1)76 mm

Länge 2 (l2)41 mm

Breite (b)40 mm

Dicke (d)2 mm

Loche Muster2/5-1/9-1/16

Degrees ° Winkel-gestellt135 °

MaterialStahl

StahlqualitätDX51

Oberflächenbehandlung SV-2

Downloads

Zeichnungen und Modelle in 2D und 3D

Name	Artikelnummer	Verpackung	Länge 1	Länge 2	Breite	Dicke	Langloch	Loche Muster	Langloch diagonaal	Degrees ° Winkel-gestellt	Material	Stahlqualität	Oberflächenbehandlung
Winkelverbinder 110°	070303	200 pro Tasche	27 mm	68 mm	60 mm	2 mm	40x13 mm	6/5,5-1/9	-	110 °	Stahl	DX51	SV-2
Winkelverbinder 110°	070304	100 pro Tasche	27 mm	68 mm	60 mm	4 mm	-	6/5,5-1/9	-	110 °	Stahl	S350	SV-2
Winkelverbinder	070305	25 pro Tasche	45 mm	135 mm	70 mm	8 mm	13x50 diag. mm	2/9-1/11	50x13 mm	110 °	Stahl	S315	EV-2
Winkelverbinder 135°	070309	100 pro Karton	76 mm	41 mm	40 mm	2 mm	-	2/5-1/9-1/16	-	135 °	Stahl	DX51	SV-2
